Edukčná dýza je podľa princípu Berboulliho prúdu a navrhnutá s primeranými geometrickými parametrami povrchu. Kvapalina prúdi z kužeľovej dýzy vysokou rýchlosťou a spôsobuje oblasť s nízkym tlakom okolo predného otvoru. Vysokorýchlostný prúd a rozprašovanie kvapaliny zo zmiešavacieho difuzéra v pomere 1:4. Edukčné dýzy môžu zlepšiť kvalitu povrchového spracovania obrobku. Miešacia dýza modelu M využíva vysoko výkonný materiál: tlakové liatie z polypropylénu z uhlíkových vlákien a tiež nehrdzavejúca oceľ s vynikajúcou chemickou odolnosťou, maximálna teplota výkonu je 120 ℃.

Aké sú rôzne typy trysiek Eductor?

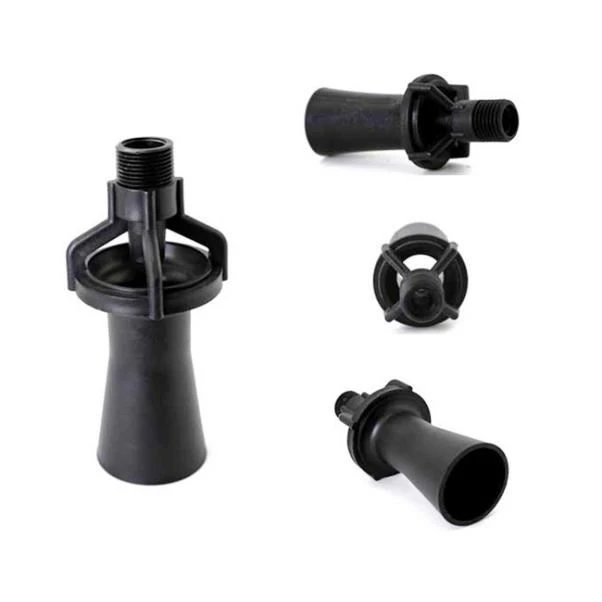

Plastic Agitating Tank Mixing Eductor Nozzles

Plastové miešacie dýzy miešacích nádrží

Plastové dýzy nádrží sú dostupné v PP a PVDF. Hlavnou výhodou polypropylénu je jeho vyššia teplotná odolnosť. PVDF je odolný voči väčšine kyselín a zásad. Sú odolné voči nízkym teplotám a stabilné voči ultrafialovému žiareniu a extrémnym poveternostným podmienkam. PVDF je samozhášavý a netoxický.

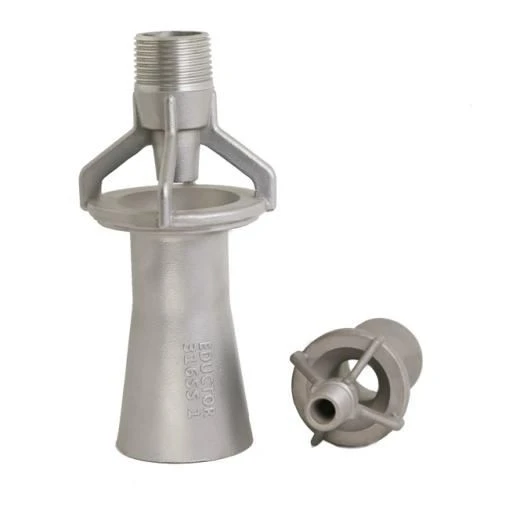

Stainless Steel Venturi Tank Mixing Eductor Nozzles

Zmiešavacie trysky Venturiho nádrže z nehrdzavejúcej ocele

Eduktory na miešanie nádrží sa používajú na miešanie kvapaliny, rozpúšťanie práškových pevných látok v kvapaline a na dokonalé zmiešanie dvoch alebo viacerých kvapalín v nádrži alebo inej nádobe bez použitia prepážok alebo pohyblivých častí vo vnútri nádrže. Zmiešavacie eduktory nádrží sú ovládané prietokom tlakovej kvapaliny cez trysku.

Popis

Veľkosť vlákna	1/4’’; 3/8’’; 1/2’’; 3/4’’; 1’’; 1-1/2’’
Materiál	Nehrdzavejúca oceľ(304,316) ; Plast (PP,PVDF,PTFE)

Vlastnosti

● Zabezpečuje cirkuláciu a miešanie v nádržiach na oplachovanie a natieranie tekutín

● Umožňuje menším čerpadlám cirkulovať veľké množstvo kvapaliny

● Veľký prietokový otvor minimalizuje upchávanie a upchávanie

● Vyrobené z polypropylénu alebo vytaveného odliatku, nehrdzavejúca oceľ 304 alebo 316 pre vynikajúcu odolnosť voči korózii, chemikáliám a trvanlivosť

● Dostupné v 1/4'', 3/8'', 1/2'', 3/4'', 1'' a 1 1/2'' Vstupné pripojenia BSP.

Parameter

Približne. prietok	Model č.	Veľkosť vstupného závitu (BSP)	Priemer otvoru.	Rozmer			Vstupný tlak kvapaliny
				D	d	L	0.5	1	1.5	2	2.5	3	3.5	4
			(mm)	(mm)	(mm)	(mm)	bar	bar	bar	bar	bar	bar	bar	bar
Vstupná prietoková rýchlosť''A'' (l/min)	E - 1/4-1	1/4''	3	48	33	95	7.2	10.6	13	16	17	20	24	26
	E- 1/4-2		5	32	22.5	69	11.3	16	19.5	23	25	28	30	32
	E -3/8	3/8'	8	52	38	103	29	42	51	59	65	70	77	82
	E- 1/2	1/2''	9	66.5	48	146	36	53	62	72	83	88	97	103
	E - 3/4	3/4''	10	75	56.5	161	43	64	74	85	97	106	116	124
	E - 1	1''	12	102	71	215	54	96	100	107	122	134	146	156
	E - 1 1/2	1 1/2''	14	112	75.5	252	106	151	184	215	243	259	288	308
Entraine Liquid''B'' (l/min)	E - 1/4-1	1/4''	3				26	36	45	52	58	63	68	73
	E- 1/4-2		5				42	59	72	84	93	102	110	118
	E -3/8	3/8'	8				116	168	204	236	260	280	308	328
	E- 1/2	1/2''	9				131	212	251	288	324	352	386	421
	E - 3/4	3/4''	10				172	256	298	340	388	424	464	496
	E - 1	1''	12				217	384	390	428	489	534	585	625
	E - 1 1/2	1 1/2''	14				424	604	736	860	972	1036	1152	1232
CirculationRate''A''+''B'' (l/min)	E - 1/4-1	1/4''	3				33.2	46.6	58	68	75	83	92	99
	E- 1/4-2		5				53.3	75	91.5	107	118	130	140	150
	E -3/8	3/8'	8				145	210	255	295	325	350	385	410
	E- 1/2	1/2''	9				180	265	313	360	405	440	482	515
	E - 3/4	3/4''	10				215	320	370	425	485	530	580	620
	E - 1	1''	12				342	480	490	536	611	668	731	781
	E - 1 1/2	1 1/2''	14				530	755	920	1075	1215	1295	1440	1540

Aplikácia

1 Miešanie kvapaliny v nádobe na elektroforézu

2 Protipožiarne zásobníky vody

3 Všeobecné miešanie častíc

4 Vstrekovanie a miešanie materiálu

5 Rozbitie tukovej vrstvy

6 Čistiarne odpadových vôd

7 Zásobníky ropy a plynu

8 Nádrže a nádrže na pitnú vodu

9 Sweep kal& sediment z dna nádrže

10 chladiacich veží a dekoratívnych fontán

11 Miešanie olejov v nádrži

12 Tank Mixing Eductor v aplikácii dávkového miešania

13 Udržujte pevné látky v suspenzii

Prečo si vybrať Venturiho eduktorové dýzy Xinhou'?

Ako moderná spoločnosť, Shanghai Xinhou Spray Purification Equipment Co., Ltd nevenuje pozornosť len kvalite produktov, ale venuje väčšiu pozornosť aj službám poskytovaným zákazníkom. Ako popredný výrobca, ktorý je etablovaný už takmer 20 rokov, prosíme všetkých našich zákazníkov, aby nám veria v našu kvalifikovanú technológiu a záruku vysokej kvality produktov. V spoločnosti xinhou môžete získať okamžitú odpoveď, podrobnú cenovú ponuku, komplexné sledovanie projektu a najprofesionálnejšie poradenstvo.

Miešanie v nádrži je nevyhnutné na to, aby sa obsah a roztoky dôkladne premiešali, správne chemické/biologické reakcie, homogenizácia produktov, zabránenie usadzovaniu sedimentov, správne vypúšťanie/čerpanie, zabránenie tepelnej stratifikácie a zabránenie rastu baktérií. Zmiešavacie trysky rozprašovacej nádrže výrazne znižujú zložitosť, kapitálové náklady a požiadavky na údržbu akéhokoľvek systému využívaním čerpadla a ponorených rozprašovacích trysiek namiesto konvenčných mechanických komponentov na miešanie nemiešateľných kvapalín alebo pevných látok, ktoré je potrebné udržiavať v suspenzii.

Náš záväzok – Trváme na kvalitných produktoch. Vždy kladieme kvalitu na prvé miesto. Nikdy nebudeme naháňať lacný materiál za lacnejšiu cenu. Kvalita je našou zárukou prežitia; Trváme na snahe zlepšiť kvalitu pri rovnakej úrovni ceny; Trváme na poskytovaní najprijateľnejšej ceny na rovnakej úrovni kvality.

Možno by ste sa chceli dozvedieť viac o eduktorových dýzach?

Čo je dýza na miešanie nádrže?

Eduktory pracujú na Venturiho princípe. Sú to kvapalinové čerpadlá bez pohyblivých častí. Trysky eduktorov sú umiestnené pod hladinou kvapaliny v nádrži, aby ju udržali v pohybe. Kvapalina v nádrži cirkuluje cez ejektory tak, že sa"otočí" po určitú dobu, aby sa zabezpečilo, že nedôjde k sedimentácii alebo oddeleniu kvapaliny.

Rad zmiešavacích dýz Xinhou, špeciálne navrhnutý pre aplikácie na úpravu vody a vhodný pre mnoho ďalších aplikácií, kde sa vyžaduje miešanie a pohyb kvapalín s vysokou viskozitou, pomocou Venturiho princípu, aby sa dosiahla cirkulácia veľkého objemu kvapaliny. Existuje mnoho rôzne dôvody na použitie eduktorovej trysky, vrátane miešania chemikálií, suspendovania pevných látok, úpravy PH a zametania nečistôt alebo kalu smerom k nasávaniu filtra.

Trysky Tank Mixing Eductor môžu rozšíriť alebo nahradiť mechanické miešadlá. Môžu sa použiť na zavedenie a zmiešanie novej tekutiny s existujúcou tekutinou. Rovnako ako ostatné ejeduktory sú lacné a vyžadujú len malú údržbu v porovnaní so zariadením, ktoré môžu nahradiť. Toto je obzvlášť viditeľné v aplikáciách vyžadujúcich špeciálne materiály odolné voči korózii.

Ako funguje eduktorová tryska?

Edukčné dýzy poskytujú homogénnu zmes tekutín bez použitia vzduchového miešania roztokov. Keď kvapalina opúšťa trysku vysokou rýchlosťou, nasáva okolitý roztok cez trysku's"flow through" komora, ktorá' je navrhnutá tak, aby eliminovala vnútorné hromadenie materiálu. Dodatočný prietok kvapaliny sa mieša s čerpanými roztokmi.

Ako určiť umiestnenie dýzy Venturiho eduktora?

V ideálnom prípade by mali byť ejektory umiestnené tak, aby tieto oblaky dopadali na opačnú stenu nádrže a tak sa pri tom ďalej rozptyľovali. Pod ejektormi dôjde k malému premiešaniu, preto by mali byť umiestnené nízko v nádrži a naklonené nahor. Ak však nie je tolerovaná žiadna sedimentácia, potom je možné nakloniť sadu ejektorov nadol, aby sa prehnali po dne nádrže.

Aké sú vlastnosti dýzy miešača nádrže?

Miešacie dýzy Eductor Tank sú navrhnuté tak, aby premieňali vysokú vstupnú rýchlosť tekutiny na nízkotlakovú recirkuláciu pre efektívne miešanie a miešanie. Množstvo tekutiny, ktoré vychádza z dýzy, je troj- až päťnásobok množstva čerpanej tekutiny. Naše trysky vyžadujú minimálnu údržbu a sú prirodzene odolné proti upchávaniu pre okamžité a nepretržité miešanie pri teplotách do 95 °C.
